工频交流耐压试验装置做被试品的工频耐压试验使用接线原理图

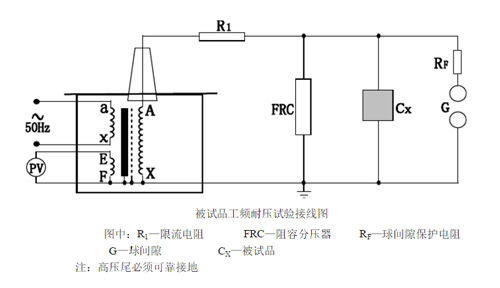

工频交流耐压试验装置用于对电器产品、电气设备、绝缘材料等被试品进行规定电压下的绝缘强度试验。下面为大家介绍工频交流耐压试验装置做被试品的工频耐压试验接线原理。
工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100-300mA时,可取0.5-1Ω/V(试验电压);高压侧额定输出电流为1A以上时,可取1Ω/V(试验电压)。常用水电阻作为限流电阻,管子长度可按150kV/m考虑,管子粗细应具有足够的热容量(水阻液配制方法:用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。
球间隙及保护电阻:当电压超过球间隙整定值时(一般取试验电压的110%-120%),球间隙放电,对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。
在工频耐压试验中,低电压侧测量电压(仪表电压)不是非常准确的,其原因是由于试验变压器存在着漏抗上必然存在着压降或荣升,使试品上的电压高于试验变压器的输出电压,也就是所有容升现象。感应耐压试验时,试验变压器的漏抗是必然存在着压降。为了准确测量被试品上所施加的电压,因此常在高压侧接入FRC阻容分压器来测量电压。
