串联谐振试验接线操作

点击次数:1416 更新时间:2020-08-05

串联谐振试验接线操作

     串联谐振在电力、冶金、石油、化工等行业应用非常广泛,国电中星为您详解串联谐振装置的电缆试验,电机耐压试验,GIS、开关及变压器试验三种试验操作。

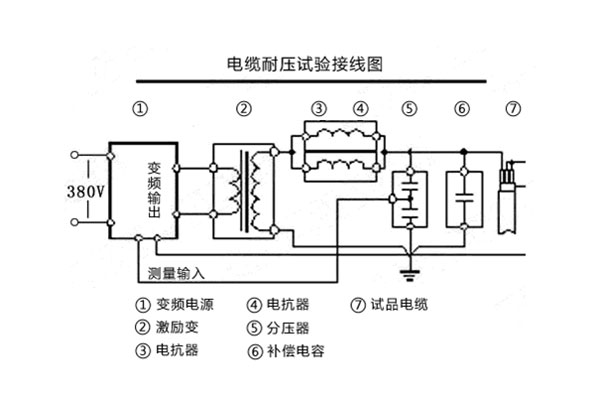

一、电缆试验接线操作


励磁变压器的注意事项:

        1、应用于10kV电缆试验的串联谐振耐压装置,励磁变压器一般连接低端;

        2、应用于10kV和35kV电缆的串联谐振耐压装置,10kV电缆耐压试验时励磁变压器接低端,35kV电缆耐压试验时励磁变压器接较;

        3、应用于10kV、35kV和110kV电缆的串联谐振耐压装置,10kV、35kV电缆耐压励试验时磁变压器接低端,110kV电缆耐压试验时励磁变压器接;

电抗器接线注意事项:

        1、对于短电缆,无论电压高低,一般将至少两节电抗器串联,以确保回路可以谐振。

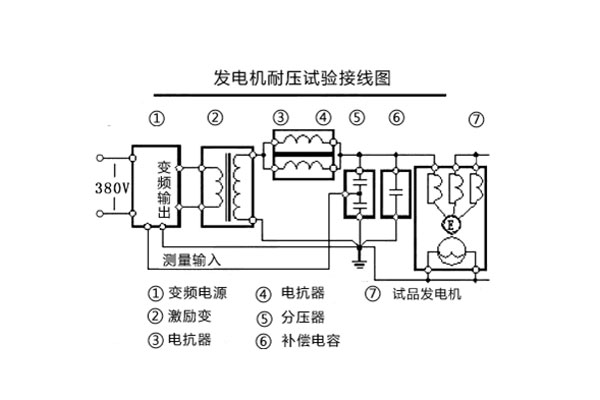

二、电机耐压试验接线操作


励磁变压器接线的注意事项:

        1、用于电机的串联谐振耐压装置,励磁变压器一般接低端;

        2、用于电机和电缆的串联谐振耐压装置,电缆耐压励磁变压器接低端,电机耐压励磁变压器接;

        3、通常情况下,用于电机耐压的串联谐振装置兼容较低电压的电缆。

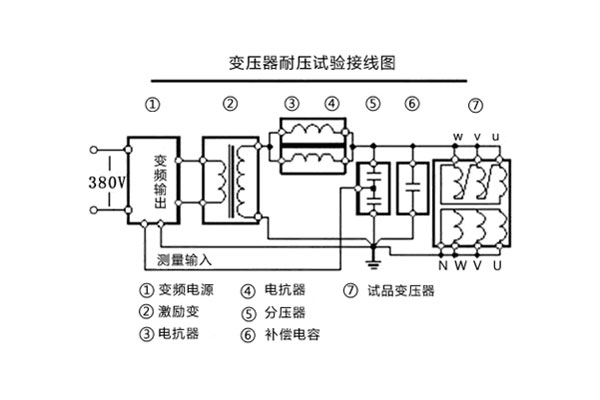

三、GIS、开关及变压器试验操作


励磁变压器的注意事项:

        1、BPXZ串联谐振用于开关、GIS、变压器的串联谐振耐压装置,励磁变压器的输出电压一般较高;

        2、用于开关、GIS的串联谐振耐压装置,励磁变压器接,变压器耐压励磁变压器接低端;

        3、通常情况下,串联谐振装置兼容较短长度的电缆,励磁变压器接低端;

电抗器接线注意事项:

        1、用于开关及较低电容量的试品交流耐压试验时,需要将所有电抗器串联在高压回路中,可以确保谐振;

        2、用于开关、GIS、变压器的耐压时,需要将电抗器串联连接,电抗器串联只数按照实际的试验电压确定。
