PNF800光数字继电保护测试仪

​PNF800光数字继电保护测试仪

PNF800光数字继电保护测试仪对数字保护、电表等智能电子设备进行闭环测试。测试仪将电压、电流量按照IEC61850协议打包并实时传送到被测设备，而被测对象的动作信号通过测试仪的开关量输入接点或GOOSE报文传输到测试仪，测试仪按照一定试验方式实时改变输出量的幅值和相位，实现数字化保护、仪器仪表、智能操作箱的闭环测试。

PNF800系列智能测试仪可以模拟合并器（MU）按照IEC61850-9-1、IEC61850-9-2或IEC60044-7/8（即FT3）帧格式传送采样值，也可模拟电流互感器、电压互感器变换后的弱信号模拟量输出，通过订阅、发布GOOSE报文或接收、输出开关量硬接点信息，对数字保护、电表等智能电子设备进行闭环测试。测试仪将电压、电流量按照IEC61850协议打包并实时传送到被测设备，而被测对象的动作信号通过测试仪的开关量输入接点或GOOSE报文传输到测试仪，测试仪按照一定试验方式实时改变输出量的幅值和相位，实现数字化保护、仪器仪表、智能操作箱的闭环测试。

由上位机PowerTest（PNF800）软件控制测试仪输出，软件可在WindowsXP、Vista和Win7上运行。测试仪采用10/100M以太网接口与上位PC机连接。

测试仪可测试如下几种保护：

方式1：输入的电压、电流为数字量（满足IEC61850-9-1、IEC61850-9-2、FT3格式），开入、开出采用硬接点连接；

方式2：输入的电压、电流为数字量（满足IEC61850-9-1、IEC61850-9-2、FT3格式），跳、合闸等状态量采用GOOSE传递；

方式3：输入的电压、电流为弱信号模拟量，开入、开出采用硬接点连接；

方式4：输入的电压、电流为弱信号模拟量，开入、开出采用GOOSE报文传递。

PNF800系列继电保护测试仪是应用于智能变电站现场测试、实验室测试的数字化设备测试装置；

可导入SCD文件，以图形化方式显示设备连线信息和虚端子连线信息，并自动配置SV、Goose信息；

可读取保护定值、动作报告等信息，实现数字化装置全自动闭环测试，自动形成可定制的动作报告；

可模拟SV异常报文、模拟Goose异常报文，实现高级复杂的数字报文测试功能；

具备全面的继电保护测试模块，实现全面继电保护测试功能；

1，6/8路光纤通讯接口，可收发IEC61850-9-1/2帧格式的采样值、GOOSE，满足国网、南网技术要求；

2，每组光纤通讯接口可同时发送6组采样值、12组GOOSE，接收5组GOOSE，收发IEEE1588报文，满足对组网方式的测试；

3，发送SMV（IEC-61850-9-2）时，采样值离散度优于±80ns，满足国网±10us要求；

4，第1路~6/8路光纤通讯接口可用于接收光功率测量；

5，6/8路独立的IEC60044-7/8（FT3）规范的采样值输出口，满足国网要求；

6，6/8路模拟采集器输出IEC60044-8串行报文，可用于测试MU装置；

7，12路独立可配置的弱信号模拟量输出端子，可用于测试弱信号输入的保护；

8，自动解析保护模型文件（SCD、ICD、CID、NPI），实现对采样值、采样通道信息、GOOSE信息的自动配置；

9，支持SCD文件图形化功能，显示虚端子连线信息；

10，采样值、GOOSE配置信息可以进行保存、反复调用；

11，虚拟端子测试功能，可对GOOSE通信链路进行检查；

12，GOOSE探测功能，实现GOOSE信息自动配置；,

13，采样值探测功能，实现采样值报文分析与异常报文统计；,14，

14，异常报文的模拟（抖动、丢帧、错序、数据异常、品质异常、失步等）；

15，软件可同保护装置直接通讯，通过MMS读取保护定值、采样值、报告等信息；

16，具有GPS、IRIG-B、IEEE1588同步对时功能；

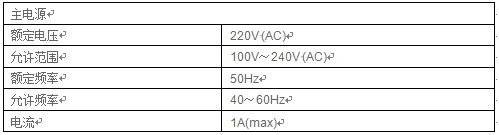

供电电源

以太网通讯

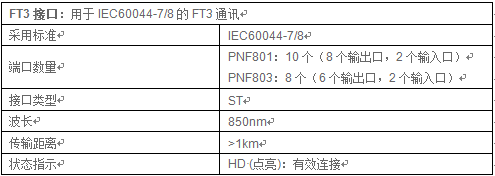

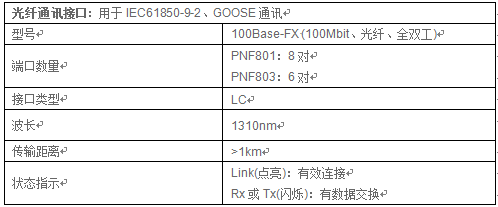

光口通信

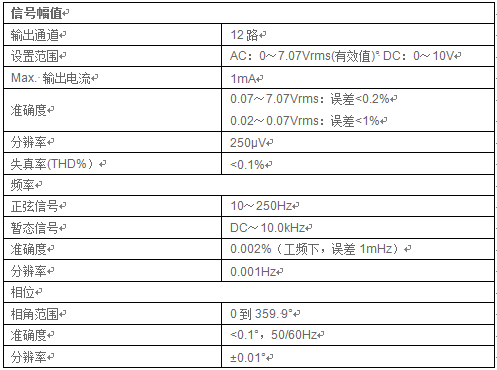

弱信号输出

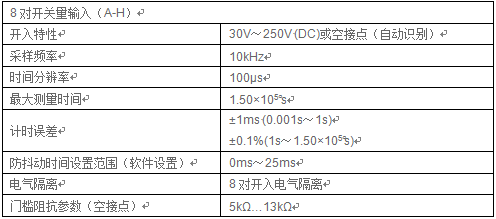

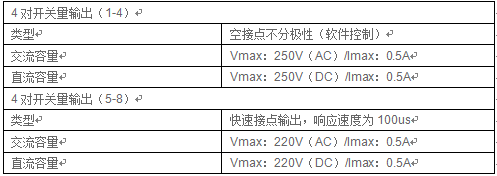

开关量

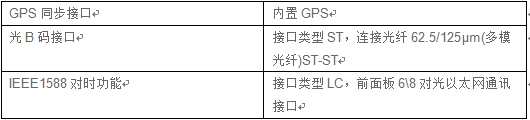

对时接口

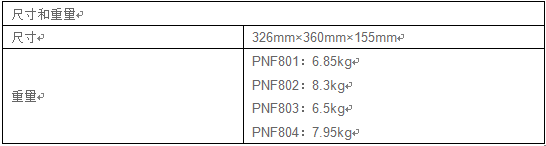

机械参数
